صندوق فيوز السيارة مقابل مرحل السيارة: ما الفرق في الحماية الكهربائية للسيارات

تعتمد الأنظمة الكهربائية للسيارات على مكونين متميزين لإدارة الطاقة بأمان: الحامي المضحي ووحدة التحكم في الحمل العالي. في كل مرة تقوم فيها بتنشيط ونش للخدمة الشاقة أو تشغيل المصابيح الأمامية، فإنك تعتمد على هذه البنية التحتية المخفية. تتطلب ترقية ملحقات السيارة أو تشخيص حالات انقطاع الطاقة المتقطعة فهم كيفية تفاعل هذه المكونات. إن التشخيص الخاطئ لفقد بسيط للطاقة يمكن أن يكلفك ساعات من الإحباط والعمل غير الضروري.

يكسر هذا الدليل الاختلافات التشغيلية، وأطر التشخيص، ومبادئ تصميم النظام لتقييم صندوق مصاهر السيارة المركزي مقابل إعدادات الترحيل الفردية. سوف نستكشف كيف تملي الخصائص الفيزيائية الوظيفة. سوف تتعلم أيضًا قواعد طوبولوجيا الأسلاك الاحترافية المصممة للحفاظ على سيارتك آمنة من الحرائق الكهربائية. سواء كنت تدير أساطيل تجارية أو تقوم ببناء منصات مخصصة للطرق الوعرة، فإن إتقان هذه المبادئ الكهربائية الأساسية يضمن موثوقية السيارة على المدى الطويل.

الوجبات الرئيسية

• الأدوار المميزة: تحمي الصمامات الأسلاك من الحمل الحراري الزائد؛ تتحكم المرحلات في الأحمال عالية التيار باستخدام إشارات الجهد المنخفض.

• ملفات تعريف الفشل: تتسبب الصمامات المنفوخة في حدوث عطل كامل وفوري في الدائرة؛ عادةً ما تتسبب المرحلات الفاشلة في التشغيل المتقطع أو الاشتباك المتأخر.

• قواعد الطوبولوجيا: في تصميم النظام الاحترافي، يجب تثبيت المصهر في أقرب مكان ممكن من مصدر الطاقة، بدقة قبل المرحل.

• قيمة التكامل: يعمل صندوق مصهر السيارة المركزي الذي يجمع بين كلا المكونين على تقليل تعقيد الأسلاك، ويخفف من مخاطر الحريق لتشخيصات ما بعد البيع.

الوظائف الأساسية: الحماية الكهربائية مقابل التحكم في الحمل

مشكلة الأعمال

يؤدي سوء فهم أدوار المكونات إلى توصيلات غير مناسبة وزيادة خطر الحريق وتلف الملحقات. يفترض العديد من الميكانيكيين المبتدئين أنه يمكنك استبدال جهاز الحماية بجهاز التحكم. غالبًا ما يؤدي هذا الافتراض إلى ذوبان الأحزمة. تتطلب المركبات الحديثة إدارة كهربائية دقيقة. يتطلب كل ملحق تيارًا محددًا للعمل بأمان. يجب علينا أن نفصل بشكل مميز بين أدوار أنظمة الأمان الحرارية ومفاتيح الطاقة لبناء دوائر موثوقة.

فيوزات السيارة (السلامة الحرارية)

تعمل الصمامات كحلقة وصل في أي نظام كهربائي. وتتمثل وظيفتها الأساسية في حماية مجموعة أسلاك السيارة - وليس الجهاز الطرفي. يعتقد الكثير من الناس خطأً أن المصهر يحمي المصباح الكهربائي أو الراديو. في الواقع، فهو يحمي السلك النحاسي الذي يحمل الطاقة إلى ذلك الجهاز.

إنها تستخدم عنصر ذو نقطة انصهار منخفضة ومحاط بغلاف واقي. عند حدوث حدث تيار زائد، يقوم هذا العنصر بكسر الدائرة فعليًا. يذوب تماما. هذا الإجراء يوقف تدفق الكهرباء على الفور. إنها تضحي بنفسها حتى لا تسخن مجموعة الأسلاك باهظة الثمن وتشتعل فيها النيران.

مرحلات السيارة (مفتاح الطاقة)

تعمل المرحلات كمفاتيح كهرومغناطيسية. يمكنك أيضًا اعتبارها 'مضخمات طاقة'. فهي تسمح لمفتاح ذي تيار منخفض في المقصورة بتنشيط مكون عالي التيار في حجرة المحرك. لم تعد بحاجة إلى تمرير سلك سميك وثقيل القياس عبر جدار حماية السيارة.

بدلاً من ذلك، يرسل مفتاح لوحة القيادة إشارة صغيرة إلى المرحل. يقوم المرحل بعد ذلك بإغلاق جهة الاتصال الميكانيكية للخدمة الشاقة. يؤدي هذا إلى إرسال طاقة البطارية مباشرة إلى الملحق. تعمل هذه الطريقة على تخفيف انخفاض الجهد عبر الأسلاك الطويلة. كما أنه يقلل بشكل كبير من تدهور المفاتيح، مما يحافظ على مكونات لوحة القيادة الخاصة بك باردة وعملية.

التعريف المادي ومعايير DIN 72552

أبعاد التقييم

تعد عوامل الشكل الموحدة والمنطق الطرفي أمرًا بالغ الأهمية لقابلية التوسع والامتثال في عمليات إنشاء النظام. عندما يفشل أحد المكونات في مكان بعيد، فإن التوحيد القياسي ينقذ الموقف. يسمح لك بتبديل الأجزاء بسهولة. يمكنك استكشاف أخطاء الأنظمة المعقدة وإصلاحها بسرعة عندما يتبع كل مكون القواعد العامة.

تحديد الصمامات

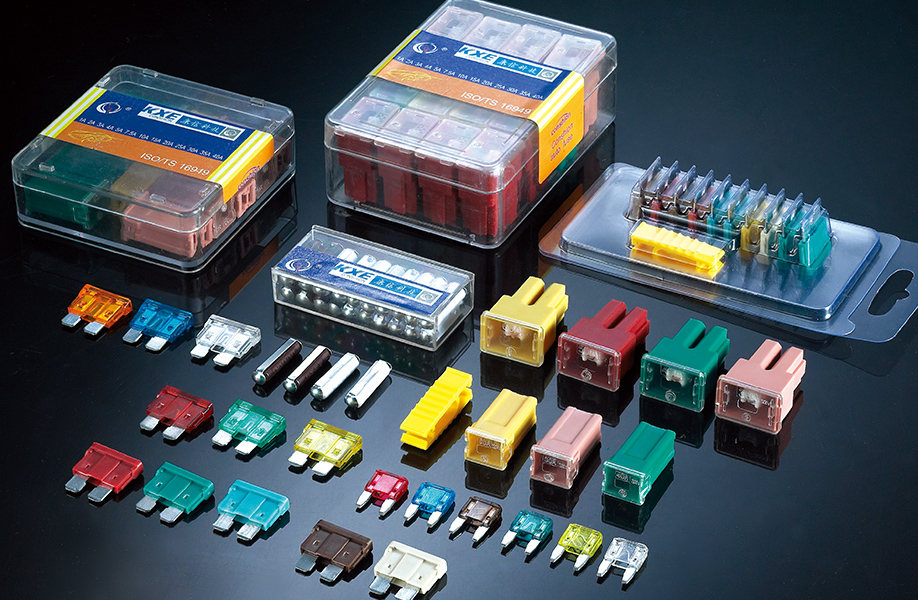

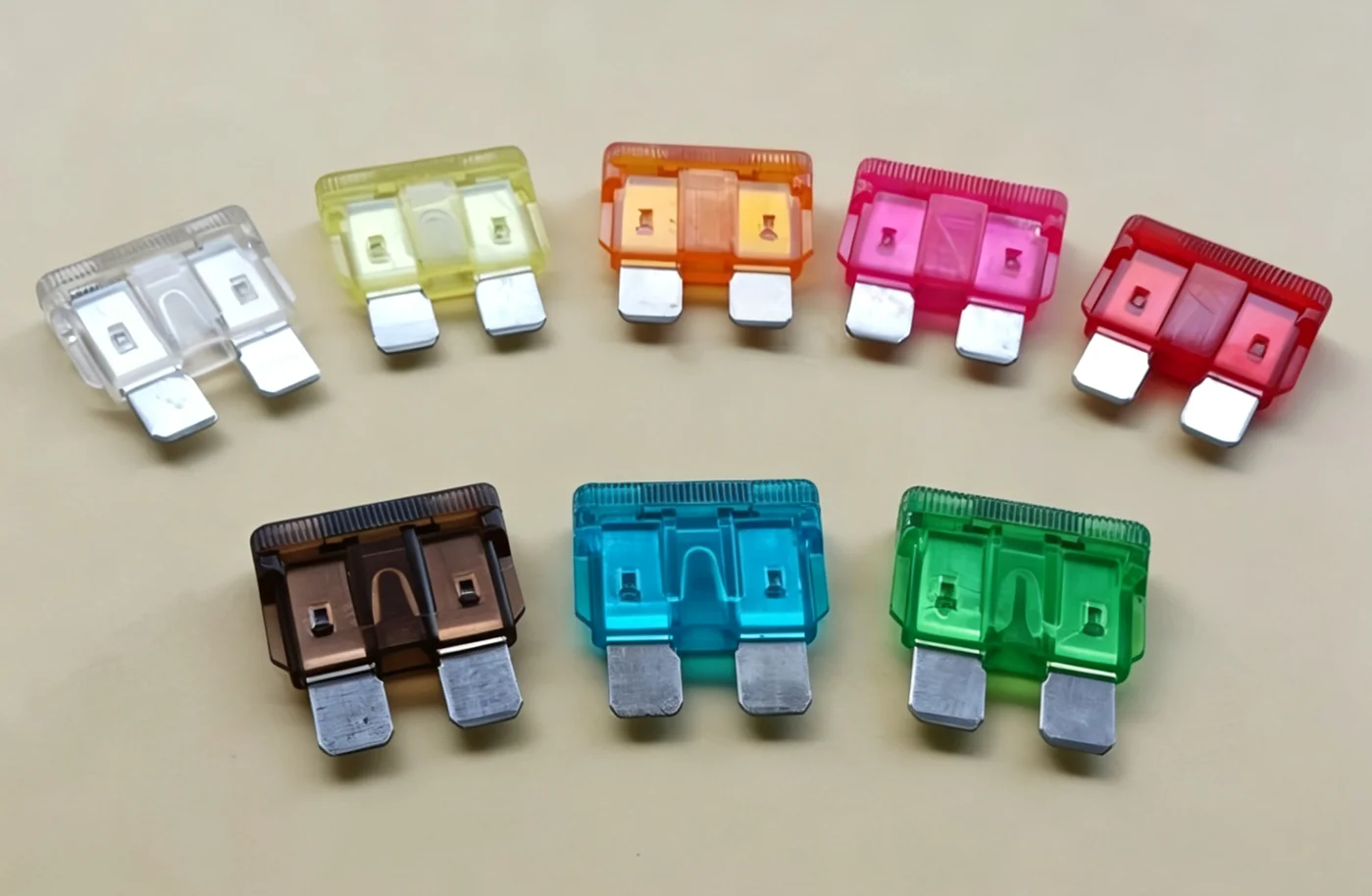

الصمامات هي أجهزة بسيطة مصممة للفحص البصري السريع. تتميز عادةً بعلب شفافة أو شبه شفافة. تعتبر الصمامات النصلية هي المثال الأكثر شيوعًا في المركبات الحديثة. يسمح لك هذا البلاستيك الشفاف برؤية الخيوط المعدنية الداخلية مباشرة.

علاوة على ذلك، يتم ترميزها بالألوان فقط من خلال تقييمات التيار. يكون المصهر بقدرة 10 أمبير باللون الأحمر عالميًا. المصهر بقوة 15 أمبير باللون الأزرق عالميًا. يمنع نظام الألوان هذا حدوث خطأ غير مقصود أثناء عمليات الإصلاح. أنت تعرف دائمًا بالضبط ما هي القدرة التي تحملها في يدك.

مواصفات التتابع والمحطات القياسية

المرحلات تبدو مختلفة تماما. يتم وضعها في أغلفة مربعة غير شفافة بها 4 إلى 5 دبابيس معدنية بارزة من الأسفل. لا يمكنك رؤية الآليات الداخلية. تتبع مرحلات السيارات الاحترافية معايير DIN 72552 الصارمة للتنفيذ. يضمن نظام الترقيم هذا التوافق العالمي.

تتضمن المتغيرات الشائعة التي تم تقييمها لإعدادات مختلفة SPST (رمية أحادية القطب). نحن نستخدمها للتبديل البسيط، مثل تشغيل مصابيح الضباب. يستخدم المصممون المتقدمون أيضًا DPDT (رمي مزدوج القطب). نحن نعتمد على متغيرات DPDT للانعكاسات المعقدة، مثل تشغيل منظمات النوافذ الآلية.

الإطار التشخيصي: التمييز بين أعراض الخطأ

سائق العائد على الاستثمار

يؤدي استكشاف الأخطاء وإصلاحها بشكل أسرع ودقيق إلى تقليل ساعات العمل ويمنع استبدال المكونات غير الضرورية. يتقاضى ميكانيكيو الوكالة أسعارًا ممتازة للتشخيصات الكهربائية. يؤدي فهم ملفات تعريف الفشل إلى خفض التكلفة الإجمالية للملكية بشكل مباشر. يسمح لك بتحديد الأخطاء بدقة.

مخطط ملخص التشخيص

خصائص خطأ الصمامات

1. العَرَض: فقدان كامل ومفاجئ للطاقة للنظام الفرعي. يتوقف المكون ببساطة عن العمل تمامًا.

2. التحقق: إجراء فحص بصري للخيوط المقطوعة. استخدم مقياسًا رقميًا متعددًا لإجراء اختبار الاستمرارية عبر دبابيس الاختبار العلوية.

3. قاعدة الحل: يجب عليك استبدالها بنفس تصنيف التيار تمامًا. يشير المصهر المتكرر إلى وجود دائرة كهربائية قصيرة. يجب أن تجد السلك العاري الذي يلامس الهيكل.

خصائص خطأ التتابع

1. العَرَض: أعطال متقطعة أو أداء ضعيف للمكونات. قد تواجه أضواء خافتة. قد تلاحظ عدم وجود 'نقرة' مسموعة عند الضغط على مفتاح التنشيط.

2. التحقق: قم بإجراء اختبار المبادلة باستخدام وحدة عمل معروفة بنفس المواصفات تمامًا. استمع عن كثب للمشاركة المسموعة عند استخدام قوة الزناد.

3. قاعدة الحل: تعاني المرحلات من التآكل الميكانيكي وانحناء الاتصال بمرور الوقت. ولا يمكن 'إعادة ضبطها' مثل قاطع الدائرة الكهربائية المنزلي. يجب عليك استبدالها عندما تتآكل جهات الاتصال الداخلية وتفشل.

تكامل النظام: دور صندوق مصاهر السيارة المركزي

نهج الحل

لا يقوم مصنعو المعدات الأصلية وشركات تصنيع ما بعد البيع الراقية بتوزيع هذه المكونات بشكل عشوائي في جميع أنحاء السيارة. إنهم يوحدونهم. يعد توزيع الطاقة المركزي سمة مميزة للهندسة الكهربائية الاحترافية. إنه يبسط بنية السيارة بأكملها.

لماذا الجمع بين الصمامات والمرحلات؟

هناك ثلاثة أسباب رئيسية وراء اختيار شركات تكامل الأنظمة الحديثة للمحاور الموحدة.

• عزل المخاطر: تعمل المكونات المركزية في مركز مغلق مقاوم للطقس على حماية الأجهزة الإلكترونية الحساسة. إنه يحمي أطراف النحاس من حرارة المحرك الشديدة والرطوبة المتناثرة والحطام الكاشط. يمنع التآكل المبكر.

• كفاءة الأسلاك: تعمل الوحدة المدمجة على تقليل طول الأسلاك ذات القياس الثقيل بشكل كبير. فهو يقلل من قطرات الجهد الخطيرة للأجهزة ذات السحب العالي مثل قضبان إضاءة السقف أو ضواغط الهواء الموجودة على متن الطائرة. يعني التشغيل الأقصر أسلاكًا أكثر برودة وأكثر أمانًا.

• قابلية التوسع: يتيح صندوق مصهر السيارة الموحد لمديري الأساطيل وشركات بناء الطرق الوعرة إضافة دوائر جديدة بشكل نظيف. لم تعد بحاجة إلى توصيل أسلاك المصنع بشكل عشوائي. يمكنك ببساطة توصيل مرحل جديد ودمجه في فتحة موحدة فارغة.

التنفيذ المتقدم: قواعد طوبولوجيا الأسلاك

مخاطر التنفيذ

يعد التسلسل غير الصحيح للمكونات الكهربائية هو السبب الرئيسي لحرائق المركبات ما بعد البيع. عندما يقوم المتحمسون بتوصيل ملحقات جديدة، فإنهم غالبًا ما يخمنون ترتيب التنسيب. التخمين في الأنظمة ذات التيار العالي يؤدي إلى نتائج كارثية. يحكم التسلسل الهرمي الصارم التدفق الكهربائي.

قاعدة 'قبل أو بعد'.

يجب دائمًا تثبيت المصهر بدقة قبل التتابع. تملي أفضل الممارسات الهندسية وضع المصهر الأساسي على مسافة 12 بوصة من طرف البطارية أو ناقل الطاقة الرئيسي. وهذا يضمن بقاء أطول امتداد ممكن للسلك محميًا.

الأساس المنطقي الهندسي

يجب علينا أن نفحص ما يحدث أثناء الفشل الكارثي. في حالة حدوث قصور تام - حيث يلامس سلك حي إطار السيارة المعدني - فسوف ينتقل ارتفاع تيار هائل عبر الدائرة على الفور.

إذا قمت بوضع مرحل السيارة أولاً في التسلسل، فإن ارتفاع التيار الناتج يمكن أن يتقوس عبر المفتاح الداخلي. يولد قوس البلازما هذا حرارة هائلة. إنه يلحم جهات اتصال التتابع معًا بشكل دائم. يؤدي هذا إلى إبقاء الدائرة 'مباشرة' بالكامل على الرغم من الجهود التي تبذلها لإيقاف تشغيلها. يؤدي في النهاية إلى انهيار الأسلاك بالكامل.

إن وضع المصهر أولاً يحل هذه المشكلة الفيزيائية. يضرب التيار الهائل عنصر المصهر على الفور. إنه يقطع مصدر الطاقة بشكل كامل وآمن. تحمي هذه الهيكلية الصارمة كلاً من الأسلاك النحاسية النهائية ووحدة الترحيل باهظة الثمن نفسها. إنه يضمن وضع الفشل الآمن.

خاتمة

يتطلب فهم الحماية الكهربائية للسيارات تقييم الأدوار التكميلية للمكونات المميزة. تعمل الصمامات كحراس بوابة جامدين. إنهم يديرون قيود السلامة الحرارية بشكل صارم ويحميون مجموعة الأسلاك الأساسية الخاصة بك. تعمل المرحلات كمديرين أذكياء. إنها تملي منطق التبديل وتتعامل مع إدارة الأحمال الثقيلة بكفاءة. الخلط بين هذه الأدوار يعرض سلامة السيارة للخطر.

الخطوات التالية لترقية النظام:

• عند ترقية الأنظمة الكهربائية في السيارة، قم بإعطاء الأولوية لمجموعة طاقة مركزية عالية الجودة ومقاومة للعوامل الجوية.

• تأكد من أن المحور الذي اخترته يستوعب بسهولة مرحلات DIN 72552 القياسية.

• تأكد من قبوله لصمامات الشفرة الشائعة لضمان توفر الاستبدال الفوري.

• اتبع قواعد طبولوجيا الأسلاك الصارمة لضمان الموثوقية والامتثال على المدى الطويل.

التعليمات

س: هل يمكن إعادة ضبط مرحل السيارة في حالة زيادة التحميل على الدائرة؟

ج: لا. المرحلات ليست أجهزة حماية ولا تتعثر. في حالة التحميل الزائد على الدائرة، سوف ينفجر المصهر المخفي، أو ستعاني نقاط الاتصال الداخلية للمرحل من تلف حراري دائم. لا يمكنك إعادة ضبطها؛ أنها تتطلب الاستبدال الكامل في حالة تلفها.

س: لماذا لا أستخدم سلكًا أكثر سمكًا ومفتاحًا أكبر بدلاً من مرحل السيارة؟

ج: إن تمرير سلك سميك عالي التيار داخل مقصورة السيارة يزيد من خطر الحريق، ويكلف النحاس أكثر، ويخلق حرارة شديدة في المفتاح الفعلي، مما يؤدي إلى فشل سريع للمكونات. تقوم المرحلات بعزل هذا الخطر في حجرة المحرك.

س: هل من الآمن استبدال المصهر المحترق بآخر ذي أمبير أعلى؟

ج: أبدا. يتم تحديد حجم المصهر خصيصًا للقدرة الحرارية للسلك الذي يحميه. يؤدي تكبير حجم المصهر إلى إزالة الحماية، مما يسمح للسلك بالذوبان وربما الاشتعال قبل أن تنقطع الدائرة في النهاية.
