يتطلب إعداد تحديث قفل مركزي ما بعد البيع تخطيطًا دقيقًا. ربما تقوم بترقية سيارة كلاسيكية. ربما تحتاج إلى استبدال OEM بالضبط. وفي كلتا الحالتين، يعد تحديد الأجزاء الصحيحة أمرًا بالغ الأهمية. يجب عليك اختيار بنية المشغل الصحيحة لتتوافق مع نظامك الكهربائي. يؤدي اختيار المشغل الخاطئ إلى حدوث صداع هائل. قد تواجه تسخير الأسلاك غير المتوافقة. يمكنك تفجير صمامات النظام الهامة. أو ما هو أسوأ من ذلك، لا يمكن لإعدادك الجديد تشغيل القفل المركزي من باب السائق.
لقد صممنا هذا الدليل لحل مشكلات التصميم الكهربائي الشائعة. سوف نقوم بتفكيك الدوائر الكهربائية المميزة الموجودة داخل المحركات ذات السلكين والخمسة أسلاك. سترى كيف تتصرف هذه المكونات في العالم الحقيقي. نحن نقارن حقائق تنفيذها عبر إعدادات المركبات المختلفة. وأخيرا، نحن نقدم إطارا واضحا. ستعرف بالضبط كيفية اختيار المكون المناسب لمشروع قفل الباب الخاص بك.
تعمل المحركات السلكية كمحركات 'تابعة' تمامًا، حيث تعتمد على وحدات خارجية أو مفاتيح لعكس القطبية وتحريك آلية القفل فعليًا.
تعمل المحركات ذات 5 أسلاك كوحدات 'رئيسية'، حيث تجمع بين محرك قياسي بسلكين ومفتاح داخلي صغير مكون من 3 أسلاك يرسل إشارات القفل/فتح القفل إلى بقية السيارة.
تملي بنية النظام الاختيار: تحتاج التعديلات التحديثية التي تتطلب تجاوزًا يدويًا لباب السائق إلى وحدة مكونة من 5 أسلاك، بينما تتطلب أبواب الركاب أو الأنظمة التي يتم تشغيلها بالكامل بواسطة وحدة دخول بدون مفتاح وحدات مكونة من سلكين فقط.
يمكنك استخدام مشغل مكون من 5 أسلاك بشكل آمن كبديل مكون من سلكين عن طريق إغلاق أسلاك الإشارة الثلاثة، ولكن لا يمكنك استخدام مشغل مكون من سلكين لاستبدال مشغل مكون من 5 أسلاك دون فقدان وظيفة القيادة المركزية.
يبدأ فهم أنظمة المشغلات بفصل المكونات إلى أدوار القيادة والتنفيذ. تستخدم المركبات إشارات كهربائية مميزة لإدارة أحداث القفل. تتعامل المحركات مع هذه الإشارات بشكل مختلف اعتمادًا على الأسلاك الداخلية الخاصة بها.

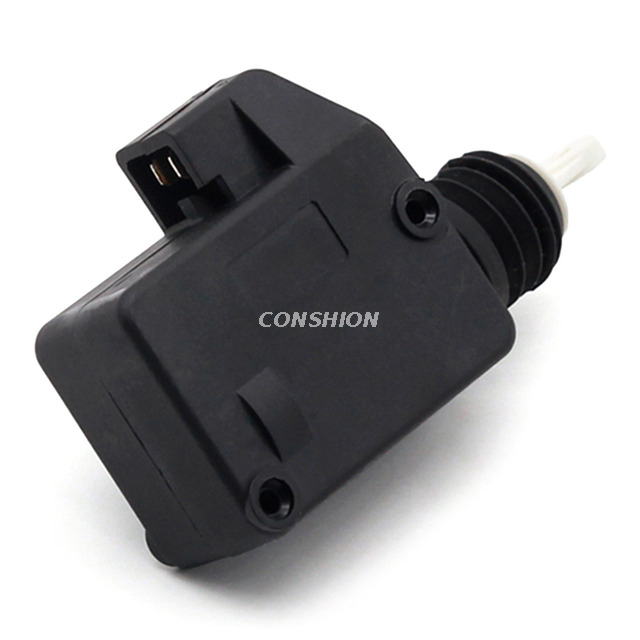

نقوم بإنشاء وظيفة خط الأساس هنا. يحتوي ذو السلكين مشغل قفل الباب فقط على محرك تيار مستمر أساسي. إنه يعمل بشكل صارم كجهاز تابع. ليس لديها منطق مستقل. تقوم الآلية الداخلية بالدفع أو السحب بناءً على الجهد الخارجي بالكامل. وهو يعتمد على قطبية الجهد المزود إلى طرفيه. يقوم المحرك بتشغيل آلية تروس الجريدة المسننة والترس. يقوم هذا الترس بتمديد قضيب التوصيل أو سحبه فعليًا.
نحن نرفع مستوى التعقيد عند مناقشة أنظمة ذات 5 أسلاك. تعمل وحدة ذات 5 أسلاك كوحدة تحكم رئيسية. إنه ببساطة محرك قياسي بسلكين مدمج مع مستشعر داخلي. هذا المستشعر الداخلي عبارة عن مفتاح صغير مزدوج القطب (SPDT). يتم تثبيت المفتاح فعليًا على ذراع المشغل المنزلق. يؤدي تحريك الذراع إلى تشغيل المفتاح. فهو يسمح بالحركة الميكانيكية لباب واحد لتوليد إشارات كهربائية.
يعمل مفتاح SPDT الداخلي هذا على تغيير بنية النظام بشكل كبير. فهو يستبدل أو يكمل الفعلي المستقل مفتاح قفل الباب الموجود على لوحة الباب. يمكنك تشغيل المفتاح الفعلي في أسطوانة الباب الخارجي. يمكنك سحب مقبض القفل الداخلي. يقوم أي من الإجراءين بتحريك ذراع المشغل الرئيسي ميكانيكيًا. يكتشف المفتاح الصغير الداخلي هذه الحركة على الفور. ثم يقوم بعد ذلك بتشغيل الأبواب المتبقية إلكترونيًا لتتناسب.
تمثل الأنظمة ذات السلكين أبسط أشكال قفل الأبواب الكهربائية. يقومون بتنفيذ الأعمال الميكانيكية دون تقديم ملاحظات إلى الكمبيوتر المركزي للمركبة.
تستخدم الأنظمة ذات السلكين حالة الراحة الأرضية. يظل كلا سلكي المحرك مؤرضين عندما يكونان غير نشطين. وهذا يمنع التشغيل العرضي. كما أنه يحمي من الدوائر القصيرة. يتطلب تشغيل المحرك عكس القطبية. يقوم مرحل التحكم بفصل أرض واحدة مؤقتًا. ثم يرسل بعد ذلك نبضة موجبة بقوة 12 فولت إلى أسفل هذا السلك المحدد.
تسلسل القفل: السلك A يستقبل 12 فولت موجب. يظل السلك B مؤرضًا. يدور المحرك في اتجاه عقارب الساعة.
تسلسل الفتح: يستقبل السلك B 12 فولتًا موجبًا. يظل السلك A مؤرضًا. يدور المحرك عكس اتجاه عقارب الساعة.
حالة الراحة: يعود كل من السلكين A وB إلى الأرض.
لا تحتوي الوحدة المكونة من سلكين على دماغ داخلي. ولا يستطيع اتخاذ القرارات. يتطلب مصدر أمر خارجي. يجب عليك استخدام حزمة ترحيل خارجية أو نظام دخول مخصص بدون مفتاح. تدير المركبات الحديثة هذا من خلال وحدة التحكم المركزية في الجسم (BCM). يتعامل BCM مع جميع عمليات تبديل الأقطاب. كما أنه يحدد التوقيت الدقيق للنبض الكهربائي. النبضة التي تدوم لفترة طويلة سوف تحرق محرك التيار المستمر الصغير.
تهيمن هذه الوحدات على أبواب الركاب والأبواب الخلفية. تعتمد مجموعات ما بعد البيع العالمية بشكل كبير عليها. تحتاج أبواب الركاب فقط إلى تلقي الأوامر. نادرًا ما يحتاجون إلى إرسال الأوامر مرة أخرى إلى النظام. يمكنك توفير المساحة وتعقيد الأسلاك باستخدام وحدة تابعة ذات سلكين. يقوم القائمون على التركيب بتوجيه سلكين سميكين نسبيًا إلى غلاف الباب. تحمل هذه الأسلاك التيار العالي اللازم لقيادة المحرك المادي.
تعمل الأنظمة ذات الخمسة أسلاك على جلب اتصال ذكي إلى تجويف الباب. أنها توفر الدفع الميكانيكي بينما تقوم في نفس الوقت بالإبلاغ عن الحالة البدنية.
يتطلب فهم هذا المكون تحديد تخطيط الحزام المحدد الخاص به. تتبع مجموعات ما بعد البيع القياسية نظامًا صارمًا لترميز الألوان. نقوم بتقسيم الأسلاك الخمسة إلى مجموعتين وظيفيتين متميزتين.
السلك الأخضر (المحرك): يستقبل الطاقة أو الأرض لتشغيل المحرك.
السلك الأزرق (المحرك): مقترن باللون الأخضر لعكس القطبية (مماثل للإعداد المكون من سلكين).
السلك الأسود (التبديل): يعمل بمثابة الأرضية المشتركة للمحول الصغير الداخلي.
السلك البني (التبديل): ينقل إشارة 'القفل' إلى المرحل الخارجي.
السلك الأبيض (التبديل): ينقل إشارة 'فتح القفل' إلى المرحل الخارجي.
يبدأ تدفق الإشارة بإدخال ميكانيكي. يقوم السائق بفتح الباب باستخدام مفتاح مادي. يؤدي هذا الإجراء اليدوي إلى دفع قضيب المحرك إلى الأعلى فعليًا. تعمل آلية الانزلاق الداخلية على تحويل المفتاح الصغير SPDT. يقوم المفتاح بتوصيل السلك الأسود (الأرضية المشتركة) بالسلك الأبيض. يحمل السلك الأبيض على الفور إشارة أرضية سلبية من المشغل. يظل المحرك نفسه بدون طاقة أثناء هذا الحدث الميكانيكي اليدوي.
تنتقل هذه الإشارة الأرضية الصادرة إلى أسفل الحزام. يصل في النهاية إلى مرحل القفل المركزي. وفي إعدادات المصنع، يصل إلى وحدة الكمبيوتر الخاصة بالمركبة. تتلقى الوحدة طلب إلغاء القفل اليدوي هذا. ثم تقوم الوحدة بمعالجة الأمر. يطلق مرحلاته الداخلية. ترسل هذه المرحلات نبضات قطبية عكسية إلى الأسلاك الخضراء والزرقاء لجميع الأبواب الأخرى. يتم تشغيل المشغلات التابعة في وقت واحد. يتم فتح قفل السيارة بأكملها بشكل متزامن.
يعتمد اختيار المكون الصحيح بشكل كامل على أهداف نظامك. تختلف التخطيطات الكهربائية بشكل كبير بين الترميم القديم والتكامل الحديث.
مصفوفة اختيار المحرك
متطلبات النظام | نوع المحرك مطلوب | الوظيفة الأساسية |
|---|---|---|
تشغيل المفتاح يأمر جميع الأبواب | 5-سلك (ماجستير) | يرسل إشارة إلى BCM/Relay |
مفتاح فوب فقط (لا يوجد استخدام رئيسي) | 2-سلك (العبد) | ينفذ الأوامر فقط |
أبواب الركاب/الخلفية | 2-سلك (العبد) | ينفذ الأوامر فقط |
تجاوز نظام الإنذار | 5-سلك (ماجستير) | يؤدي إلى تغيير حالة التنبيه |
المتطلب: تريد إضافة قفل مركزي حيث لم يكن موجودًا من قبل. لا تزال ترغب في استخدام مفاتيح الباب الأصلية. تريد أن يتم قفل أبواب الركاب عند الضغط على المقبض الداخلي للسائق.
القرار: يجب عليك استخدام مشغل واحد بخمسة أسلاك في باب السائق. وسوف تكون بمثابة وحدة التحكم الرئيسية. تقوم بتركيب مشغلات ذات سلكين في جميع أبواب الركاب والأبواب الخلفية المتبقية. تكتشف الوحدة الرئيسية إجراءاتك اليدوية. إنه يطلق حزمة ترحيل ما بعد البيع. تعمل حزمة الترحيل على تشغيل الأبواب التابعة. يقوم بعض القائمين على التركيب بوضع وحدة رئيسية في باب الراكب الأمامي أيضًا. وهذا يوفر إمكانية القيادة على الوجهين.
المتطلبات: أنت تخطط لتشغيل الأبواب بدقة عبر سلسلة المفاتيح. يمكنك استخدام تطبيق الهاتف الذكي. لا يهمك إذا كان تشغيل المفتاح الفعلي يؤدي إلى تشغيل الأبواب الأخرى.
القرار: المشغلات ذات السلكين كافية تمامًا لجميع الأبواب. تملي وحدة الاستقبال المركزية كل المنطق. عندما تضغط على جهاز التحكم عن بعد، تقوم الوحدة بتشغيل المرحلات مباشرة. لا تحتاج إلى مفاتيح أبواب فعلية لبدء الأوامر. يمكنك توفير المال ووقت الأسلاك عن طريق تخطي الوحدة الرئيسية ذات 5 أسلاك.
المتطلبات: أن تقوم باستبدال آلية مصنع فاشلة داخل مركبة حديثة.
القرار: يجب أن تتطابق مع مواصفات OEM تمامًا. هل كان الباب الأصلي يحتوي على أسطوانة رئيسية تتحكم في جميع الأبواب؟ إذا كانت الإجابة بنعم، فهذا يتطلب استبدال 5 أسلاك. تستخدم العديد من وحدات OEM الحديثة موصلات متعددة الأطراف أكثر تعقيدًا. وقد تشتمل على أجهزة استشعار للباب مفتوح جزئيًا أو محركات ذات قفل مزدوج. تحقق دائمًا من عدد الدبوس الموجود على حزام المصنع الأصلي.
توصيل هذه الأنظمة بشكل غير صحيح يضمن الفشل. يجب أن تفهم الحدود الكهربائية للمكونات الداخلية. يجب عليك رسم خريطة للدوائر الخاصة بك قبل تطبيق الطاقة.
خطأ شائع: كثيرًا ما يخلط القائمون على التركيب بين أسلاك المحرك وأسلاك التبديل الموجودة في وحدة مكونة من 5 أسلاك. يجب أن تعاملهم كنظامين منفصلين. يؤدي تطبيق طاقة 12 فولت مباشرة على أسلاك الإشارة البنية أو البيضاء إلى حدوث ضرر فوري. سوف يدمر على الفور المفتاح الصغير الداخلي. من المحتمل أن يؤدي ذلك إلى قلي الدوائر المنطقية الحساسة داخل وحدة التحكم الخاصة بك. تم تصميم أسلاك الإشارة فقط للمشغلات الأرضية ذات التيار المنخفض. تحقق من ألوان الأسلاك الخاصة بك مرتين قبل توصيل البطارية.
يحمل المفتاح الداخلي الموجود داخل وحدة مكونة من 5 أسلاك معدل تيار منخفض جدًا. وعادة ما يتعامل مع أقل من 500 مللي أمبير. لا يمكنك توصيل أسلاك التبديل باللونين البني والأبيض مباشرةً بأسلاك المحرك الخضراء والزرقاء الخاصة بباب آخر. لا يمكن للمفتاح أن يحمل التيار العالي المطلوب لتشغيل المحركات. يجب أن تكون سلكية مباشرة إلى التتابع. مرحلات السيارات SPDT القياسية ذات 5 سنون التي تم تكوينها لعكس القطبية تعمل بشكل أفضل. يقوم المفتاح الصغير بتشغيل ملف التتابع. تتعامل اتصالات التتابع مع تيار المحرك الثقيل.
أفضل الممارسات: في بعض الأحيان يكون لديك وحدات مكونة من 5 أسلاك متاحة فقط. يمكنك استخدام الوحدة الرئيسية بأمان كعبد. وهذا يمثل ممارسة الصناعة القياسية. تقوم المتاجر بتخزين وحدات ذات 5 أسلاك كبدائل عالمية. يمكنك ببساطة عزل أسلاك الإشارة الثلاثة. قم بربط الأسلاك السوداء والبنية والبيضاء بشكل منفصل. أنت تتركهم منفصلين. تقوم بتوصيل أسلاك المحرك باللونين الأخضر والأزرق فقط. سيعمل المشغل بشكل مثالي كوحدة تابعة أساسية ذات سلكين. ومع ذلك، لا يمكنك مطلقًا ترقية سلك مكون من سلكين إلى سلك مكون من 5 أسلاك. تفتقر الوحدة التابعة إلى المفتاح الداخلي المادي بالكامل.
يتطلب إتقان أنظمة قفل السيارات فهم أدوار المكونات. نادرًا ما يتضمن الاختيار بين وحدة ذات سلكين ووحدة ذات 5 أسلاك جودة المحرك. يركز بالكامل على بنية النظام. يجب عليك تحديد ما إذا كان الباب يحتاج إلى إصدار أوامر للنظام أم مجرد تنفيذ الأوامر.
الوحدات ذات السلكين عبارة عن محركات تابعة بسيطة تتطلب تحكمًا خارجيًا في الترحيل.
تجمع الوحدات ذات الخمسة أسلاك بين محرك تابع ومفتاح تحكم رئيسي.
تتطلب التعديلات التحديثية للسيارات الكلاسيكية بشكل عام وحدة واحدة على الأقل مكونة من 5 أسلاك لتكامل المفتاح الفعلي.
تحقق دائمًا من أقطاب الزناد وتكوينات الترحيل قبل توجيه الأسلاك.
ننصح كافة القائمين على التثبيت بتحديد تكوين الترحيل الخاص بهم أولاً. تحقق من متطلبات مشغل القفل المركزي لسيارتك. حدد ما إذا كانت الوحدة الخاصة بك تتوقع مشغلًا إيجابيًا أم سلبيًا. قم بمراجعة مواصفات المشغل عن كثب قبل بدء مشروعك. اطلب مجموعة كاملة من القفل المركزي الرئيسي والتابع لضمان توافق المكونات.
ج: لا، سوف تفقد القدرة على قفل أو فتح جميع الأبواب الأخرى باستخدام مفتاح هذا الباب المحدد أو المقبض اليدوي. سوف يفقد النظام مستشعر الأوامر الخاص به.
ج: نعم. يمكنك تجاهل وعزل أسلاك الإشارة الثلاثة بأمان. قم بتوصيل سلكي المحرك فقط. وسوف تعمل بشكل مثالي كوحدة تابعة.
ج: تختلف بعض تصميمات دوائر OEM قليلاً. قد يشترك المفتاح الداخلي في أرضية الهيكل مباشرة من خلال غلاف المحرك المعدني. وهذا يلغي الحاجة إلى سلك أرضي خارجي مخصص.
ج: نعم. أنها تتطلب مرحلات السيارات SPDT القياسية ذات 5 سنون. يجب عليك تكوين هذه المرحلات لعكس القطبية. يقوم مفتاح التيار المنخفض بتشغيل المرحل للتعامل مع تيار المحرك العالي.
