ما الذي تفعله وحدة التحكم في الجسم في المركبات الحديثة؟

في المركبات الحديثة، لم تعد العديد من الوظائف اليومية تعتمد على الأسلاك المباشرة البسيطة وحدها. يتم الآن تنسيق ميزات مثل النوافذ الكهربائية، والإضاءة، والقفل المركزي، وأدوات التحكم المريحة، وبعض الوظائف المتعلقة بالوصول بشكل متزايد من خلال وحدات التحكم الإلكترونية بدلاً من فقط من خلال المفاتيح المستقلة والدوائر المباشرة. واحدة من أهم الوحدات في هذه البنية هي وحدة التحكم في الجسم ، والتي تسمى غالبًا BCM.

بالنسبة للمشترين والمهندسين وموردي خدمات ما بعد البيع، فإن فهم BCM مهم لأنه يغير كيفية عرض إلكترونيات الجسم وتشخيصها ومصادرها. المشكلة التي تبدو وكأنها مشكلة تبديل قد تتضمن في الواقع منطق الوحدة، أو توزيع الطاقة، أو التحكم في الترحيل، أو اتصالات مجموعة الأسلاك. ولهذا السبب ينبغي فهم BCM كجزء من نظام إلكترونيات الجسم الكامل وليس كمكون معزول.

في هذا الدليل، سنشرح ما هو BCM، وما هي الوظائف التي يتحكم فيها، وكيف يعمل مع المفاتيح والمرحلات وأدوات الأسلاك، وكيف يدعم أنظمة النوافذ والأضواء والقفل والراحة، وما يجب على المشترين تقييمه عند تحديد مصادر المنتجات ذات الصلة بـ BCM.

ما هو BCM

وحدة التحكم في الجسم هي وحدة تحكم إلكترونية مسؤولة عن إدارة العديد من الوظائف الكهربائية المتعلقة بجسم السيارة. وهو يعمل كمنسق مركزي للأنظمة غير المتعلقة بمجموعة نقل الحركة، وخاصة تلك المتعلقة بالراحة والملاءمة والإضاءة والوصول وإلكترونيات الجسم العامة.

بعبارات بسيطة، يتلقى BCM إشارات الإدخال من المفاتيح وأجهزة الاستشعار والأجهزة الأخرى، ثم يعالج تلك المدخلات ويحدد كيفية استجابة السيارة. اعتمادًا على الوظيفة، قد يقوم بتشغيل مرحل، أو إرسال أمر عبر شبكة السيارة، أو تنشيط مخرج، أو التنسيق مع وحدة تحكم أخرى.

في هياكل المركبات القديمة، اعتمدت العديد من وظائف الجسم على منطق توصيلات مستقل أبسط. في المركبات الحديثة، يساعد BCM على مركزية هذا المنطق، مما يسهل دعم المزيد من الوظائف، والتنسيق الأفضل، واستراتيجيات التحكم الكهربائي الأكثر تقدمًا.

وظائف الجسم الأساسية التي تسيطر عليها BCM

قد يشارك BCM في مجموعة واسعة من وظائف الجسم والراحة، اعتمادًا على منصة السيارة والهندسة الكهربائية. تشمل الأمثلة الشائعة ما يلي:

• نوافذ كهربائية

• الإضاءة الداخلية والخارجية

• قفل مركزي والتحكم في الوصول

• وظائف الجسم المتعلقة بالمرآة والمقعد

• التحذير والضوابط الكهربائية المتعلقة بالراحة

• وظائف الجسم موقوتة أو آلية

يختلف النطاق الدقيق حسب السيارة، ولكن الفكرة الرئيسية متسقة: يساعد BCM في تنسيق الوظائف الكهربائية التي تدعم الاستخدام اليومي للسائق والتشغيل المتعلق بالجسم.

الوظائف النموذجية المتعلقة بـ BCM

ولهذا السبب يتم وصف BCM غالبًا على أنه وحدة تحكم مركزية لوظائف جسم السيارة بدلاً من مجرد جزء إلكتروني آخر.

كيف يعمل BCM مع المفاتيح والمرحلات والأحزمة

إن BCM لا يعمل بمفرده. يعتمد ذلك على شبكة أوسع من المكونات لتلقي الطلبات وتوزيع الطاقة وحمل الإشارات في جميع أنحاء السيارة.

مفاتيح

عادة ما تكون المفاتيح هي النقطة الأولى لتفاعل السائق. عندما يضغط السائق على مفتاح النافذة الكهربائية، أو يقوم بتشغيل مفتاح التحكم في الإضاءة، أو يقوم بتنشيط عنصر تحكم آخر متعلق بالجسم، يقوم المفتاح بتوفير إشارة الإدخال. في كثير من الحالات، يقرأ BCM هذا الطلب أو يستقبله ويقرر كيفية استجابة النظام.

المرحلات

غالبًا ما يتم استخدام المرحلات عندما تحتاج إشارة التحكم ذات التيار المنخفض إلى إدارة دائرة ذات تيار أعلى. قد يقوم BCM بتشغيل مرحل بدلاً من حمل الحمولة الكاملة مباشرة من خلال المفتاح. ويساعد ذلك على تحسين التحكم الكهربائي ويحمي أجهزة الإدخال ذات التيار المنخفض من التعامل مع الأحمال الأكبر مباشرة.

أحزمة الأسلاك

يقوم حزام الأسلاك بتوصيل النظام بأكمله فعليًا. إنه يحمل الإشارات والطاقة بين المفاتيح وBCM والمرحلات ونقاط توزيع الصمامات وأجهزة الإخراج. بدون الحزام، لا يمكن للنظام أن يعمل ككل منسق.

صناديق الصمامات

تعمل صناديق الفيوزات على حماية الدوائر الكهربائية المشاركة في وظائف الجسم. في حالة حدوث خطأ أو حالة تيار زائد، فإن المصهر مصمم لمقاطعة الدائرة وحماية النظام الكهربائي.

ملخص تفاعل BCM

هذا الهيكل الطبقي هو السبب في أن مشاكل إلكترونيات الجسم لا تنتج دائمًا عن المفتاح المرئي وحده. قد يكون الخطأ في منطق الوحدة أو مسار الطاقة أو تشغيل التتابع أو حماية المصهر أو أسلاك التوصيل.

BCM في أنظمة النوافذ والأضواء والقفل والراحة

أسهل طريقة لفهم BCM هي النظر في كيفية عمله في وظائف الجسم المشتركة.

نوافذ كهربائية

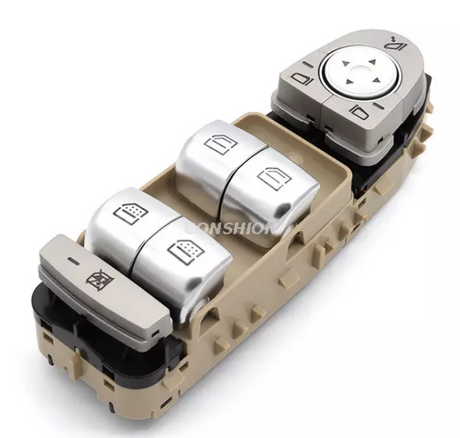

عندما يضغط السائق على مفتاح النافذة الكهربائية، يتم إرسال الطلب إلى نظام إلكترونيات الجسم. يفسر BCM أو منطق التحكم ذي الصلة الإشارة ويساعد في إدارة الاستجابة، إما بشكل مباشر أو من خلال الوحدات ومسارات الطاقة المرتبطة بها. يقوم النظام بعد ذلك بتشغيل حركة النافذة من خلال مسار الدائرة الصحيح.

إضاءة

في وظائف الإضاءة، قد يتحكم BCM أو ينسق الاستجابة لمدخلات المصابيح الأمامية أو المخاطر أو الإضاءة الداخلية. يمكن أن يساعد في إدارة التوقيت والمنطق وتوزيع الإشارة والسلوكيات الأخرى التي تتجاوز إجراء التشغيل/الإيقاف اليدوي البسيط.

القفل والوصول إلى السيارة

في وظائف قفل الباب والوصول إليه، غالبًا ما يعمل BCM مع المشغلات والمفاتيح والتوصيلات الكهربائية لإدارة أوامر القفل وفتح القفل. يعد هذا مثالًا جيدًا لكيفية استخدام إلكترونيات الجسم لأجزاء متعددة معًا بدلاً من الاعتماد على مفتاح واحد فقط.

أنظمة الراحة

قد تعتمد أيضًا الوظائف المتعلقة بالراحة، مثل أدوات التحكم في المقعد أو عمليات المرآة أو الميزات المتعلقة بفتحة السقف أو وظائف واجهة المستخدم الأخرى، على BCM كجزء من البنية الكهربائية الشاملة.

ملخص المثال الوظيفي

وهذا هو سبب أهمية BCM كثيرًا في التشغيل اليومي للمركبة. فهو يشارك في تحويل طلبات السائق البسيطة إلى سلوك كهربائي منسق.

علامات المشاكل المتعلقة بإدارة استمرارية الأعمال

غالبًا ما تظهر المشكلات المتعلقة بـ BCM كمشكلات في وظائف الجسم وليس كتحذير واضح 'فشل الوحدة'. قد يلاحظ العميل أولاً أن واحدة أو أكثر من وظائف الجسم لا تعمل بشكل صحيح.

قد تشمل العلامات المحتملة ما يلي:

• النوافذ الكهربائية لا تستجيب بشكل صحيح

• وظائف الإضاءة تتصرف بشكل غير طبيعي

• مشاكل القفل أو الفتح

• أخطاء متقطعة في إلكترونيات الجسم

• فشل العديد من الميزات المتعلقة بالراحة في نفس الوقت

• - سلوك كهربائي غير متناسق في أجهزة الجسم المختلفة

ومع ذلك، يجب أن يكون التشخيص دقيقا. قد يكون السبب أيضًا هو أحد الأعراض التي تبدو وكأنها مشكلة BCM:

• التبديل الخاطئ

• تسخير الأسلاك التالفة أو فضفاضة

• فتيل في مهب

• تتابع فاشل

• مشكلة موصل

• وحدة تحكم أخرى ذات صلة في النظام

ولهذا السبب يجب تشخيص إلكترونيات الجسم على مستوى النظام بدلاً من افتراض أن العنصر الأكثر وضوحًا هو السبب دائمًا.

BCM مقابل التحكم في التبديل المستقل

إحدى الطرق المفيدة لفهم BCM هي مقارنتها بأنظمة التحكم في المفاتيح الأقدم أو الأبسط.

في الإعداد التقليدي، قد يقوم المحول بتنشيط وظيفة مباشرة من خلال دائرة بسيطة نسبيًا. في الإعداد الحديث المستند إلى BCM، غالبًا ما يكون المفتاح مجرد نقطة إدخال. منطق التحكم الحقيقي موجود في BCM، والذي يحدد بعد ذلك كيفية استجابة السيارة.

وهذا له العديد من المزايا:

• سيطرة أكثر مركزية

• تنسيق أفضل بين الوظائف

• دعم التوقيت والأتمتة ومنطق السلامة

• سهولة التكامل مع أجهزة الجسم الأخرى

• تقليل الاعتماد على دوائر التحكم المباشر المعزولة

يفسر هذا التحول سبب اعتماد إلكترونيات الجسم الآن على الوحدات واتصالات النظام أكثر من اعتمادها على التحكم المستقل بالتبديل.

لماذا تعتبر BCM أكثر أهمية في إلكترونيات المركبات الحديثة

أصبح BCM أكثر أهمية اليوم لأن المركبات الحديثة تتمتع بميزات أكثر، والمزيد من وظائف الجسم، وبنيات كهربائية أكثر تكاملاً من أي وقت مضى.

مع إضافة المركبات لمزيد من الراحة وميزات التحكم الإلكتروني، تصبح وظائف الجسم أكثر ترابطًا. تعتمد الإضاءة والوصول والنوافذ وأدوات التحكم الداخلية والميزات المتعلقة بالراحة بشكل متزايد على المنطق المشترك والتحكم المنسق. تساعد الوحدة المركزية في إدارة هذا التعقيد بكفاءة أكبر من عدد كبير من الدوائر المعزولة.

وبعبارة أخرى، كلما أصبحت المركبة أكثر تكاملاً، زادت أهمية إدارة استمرارية الأعمال.

ولهذا السبب أيضًا أصبحت وحدات التحكم في الجسم ذات أهمية متزايدة ليس فقط لتطوير المعدات الأصلية، ولكن أيضًا لموردي ومشتري خدمات ما بعد البيع الذين يرغبون في البقاء متوافقين مع هندسة إلكترونيات المركبات الحديثة.

ما الذي يجب أن يبحث عنه المشترون في دعم توريد وتطوير BCM

بالنسبة للمشترين، السؤال المهم ليس فقط ما إذا كان المورد يمكنه توفير منتج BCM. السؤال الأكثر فائدة هو ما إذا كان المورد يفهم كيفية عمل BCM داخل نظام إلكترونيات الجسم الأوسع.

عند تقييم دعم العرض والتطوير في إدارة استمرارية الأعمال، يجب على المشترين مراعاة ما يلي:

• التوافق مع تطبيقات المركبات

• تغطية وظائف الجسم

• التكامل مع المفاتيح والمرحلات والأدوات

• متطلبات هندسة الاتصالات والتحكم

• توقعات الاختبار والتحقق من الصحة

• OEM مقابل احتياجات مشروع ما بعد البيع

• ما إذا كان التطوير يبدأ من متطلبات العينة أو الرسم أو الوظيفة الجديدة

قد لا يدعم المورد الذي لديه فهم جزء واحد فقط مشاريع إلكترونيات الجسم بشكل كامل. عادةً ما يكون المورد الذي يتمتع بمعرفة أقوى بالنظام في وضع أفضل لدعم التطوير واستكشاف الأخطاء وإصلاحها والتعاون على المدى الطويل.

الأفكار النهائية

تعد وحدة التحكم في الجسم أحد المنسقين الرئيسيين لإلكترونيات جسم السيارة الحديثة. فهو يستقبل المدخلات ويفسرها، ويدير منطق التحكم، ويعمل جنبًا إلى جنب مع المفاتيح والمرحلات وصناديق المصاهر وأحزمة الأسلاك لدعم وظائف مثل النوافذ والإضاءة والقفل وأنظمة الراحة.

ومع ازدياد تكامل المركبات إلكترونيًا، أصبحت إدارة استمرارية الأعمال أكثر أهمية. بالنسبة للمشترين والمهندسين، فإن أفضل طريقة لفهم أو الحصول على المنتجات المتعلقة بـ BCM هي عدم عرض الوحدة بمعزل عن غيرها، ولكن رؤيتها كجزء من نظام إلكترونيات الجسم الكامل.

هذا الفهم على مستوى النظام هو ما يجعل المصادر الكهربائية الحديثة للسيارات وتطويرها وتشخيصها أكثر فعالية.
